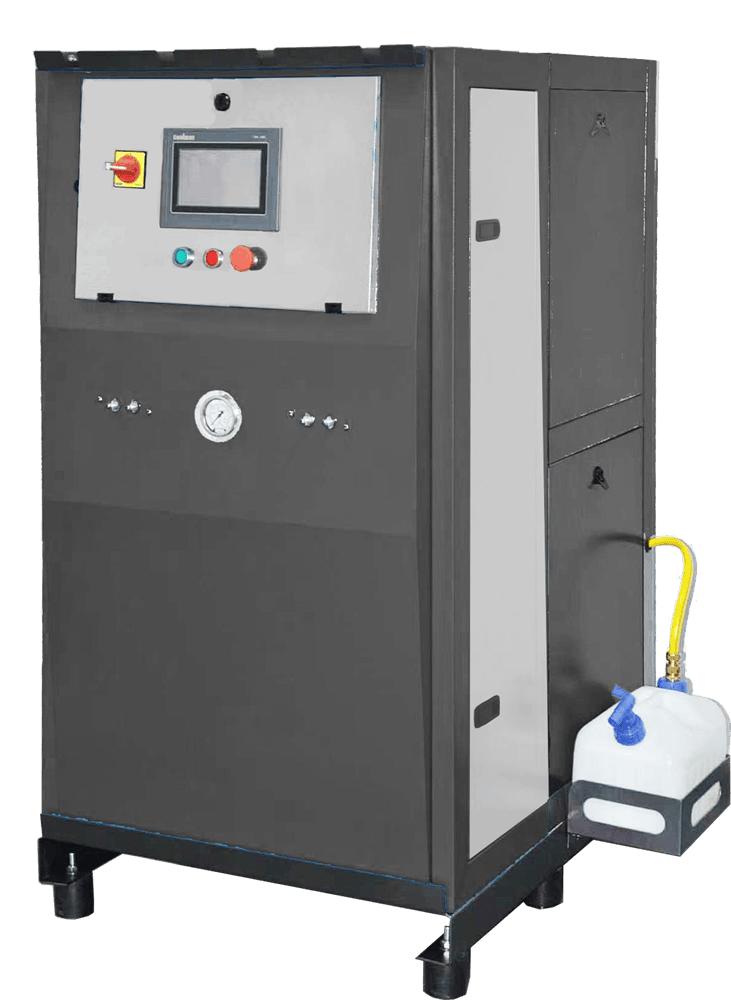

TVC- SILENT SUPER CHARGER

Hochleistungs- Hochdruckverdichter und Füllanlage für Gase- insbesondere Atemluft in geräuschgedämmter Ausführung.(70 db(A)
Compressor unit:
Luftliterleistung 600 L/Min, 36 m³/h, 21,19 c.f.m. bis max. 420 bar.
4-Zylinder robuster Industrie-Standard- Kompressorblock, komplett aus Aluminium mit Grauguss Zylinderlaufbuchsen, Sicherheitsventile nach jeder Verdichterstufe. Baumuster- und TÜV-geprüftes anlüftbares Enddrucksicherheitsventil, letzte Verdichterstufe mit Freiflugkolben u. Spezialkolbenringen, Zwischenkühlerleitungen aus speziellen Edelstahllegierungen. Automatischer Kondenswasserabscheidung sowie Abschaltung bei Erreichen des Enddruckes.

Lubrication:
Mit wartungsfreier Niederdruck-Ölpumpe, Ölmenge  6 Ltr.

Air/gas conditioning:

Automatische CO2 Spüleinrichtung beim Kompressorstart.
Micronic-Ansaugluftfilter, Zwischenabscheider nach 2. und 3. Verdichterstufe, Endabscheider nach der letzten Verdichterstufe, Kondensattrennung mit Spezialschalldämpfer, 10-ltr.-Kondensatsammelbehälter.
FT 410 dreistufiges Atemluftreintrockner-System, TÜV geprüft, Trocknerkapazität 1400 m³ (bei 20° C) alternative optional FT 810 mit 2400 m³ Kapazität für H²O/Öl oder optional H²O/ÖL/CO.
The optional AIRSAVE PRO E or AIRSAVE ULTIMATE can be integrated for air quality monitoring.
Control:
IDE HIGH END Stern-Dreieck Kompressorsteuerung mit 7″ Farb-Touch Display, Motorschutzrelais, Start-Stop-Taste mit Kontrollleuchte, Not-Aus Pilztaster, Betriebsstundenzähler, elektronischer Timer für die automatische Kondensatableitung, Präzisions-Druckschalter für die automatische Abschaltung bei Erreichen des Enddrucks, wahlweise Voll-oder Halbautomatikbetrieb, Drehrichtungsüberwachung, Digitale und Analoge Druckanzeige, Zwischendruckmanometer für die 1.2.und 3. Verdichterstufe.
Optional mit oder HMI-Control Can Bus Steuerung mit 7“ Farb-Touch Screen

Frame and cabin:
Aus 2 – 5 mm starkem Stahlblech pulverbeschichtet. Farbe: RAL 9007 + 9005 mittlere Struktur, große Schockabsorber als Stellfüsse. Kompressoreinheit und Antriebseinheit ebenfalls mittels Schwingelementen vom Grundrahmen entkoppelt.

Drive:
Asynchron-Drehstrommotor 400 V, 50 Hz, 11 kW, IP 55, IE3
Taper drive pulley with SPA V-belt and automatic V-belt tensioner.

Filling system:
1 Hauptluftabgang, optional erweiterbar mit bis zu 4 Füllschläuchen a 1,5 mtr. mit Handgriff und Knickschutz.und Füllventilen mit Entlüftung. Auf Wunsch mit Durchflussbegrenzung speziell für langsameres Füllen von Composite Atemgeräten. Ebenso optional ist eine Füllrampe mit 2 oder 4 Kipphebel-Anschlüssen wahlweise mit Schlauch oder Direktanschluss erhältlich.



Accessories scope of delivery:
Trocknerschlüssel, ausführliches Bedienungshandbuch, Teilehandbuch, Kompressorlogbuch, Kompressorfüllbuch, Konformitätserklärung, Zertifikate für Sicherheitsventile, Abscheider, Trocknereinheit, Trocknerpatrone FT 410 oder FT810 mit 1x FT + 1x FT 410A

Maße: LBH 130 x 85 x 170 cm, Gewicht ca. 450 kg.
